雷諾護墊坑基防護常用絲徑

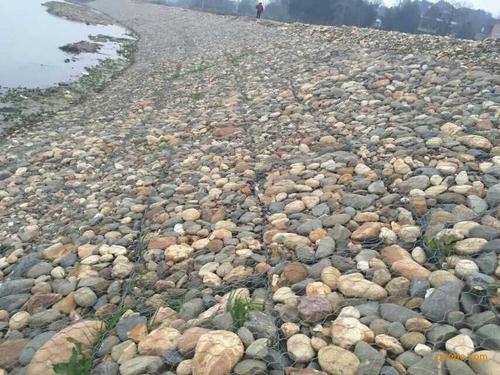

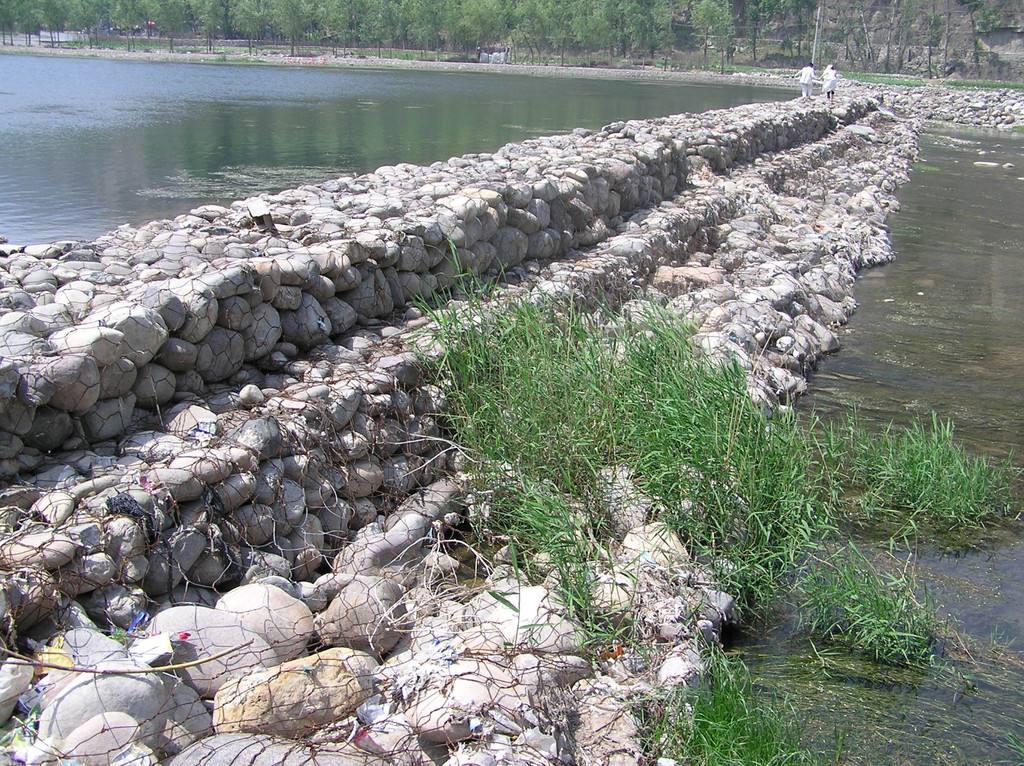

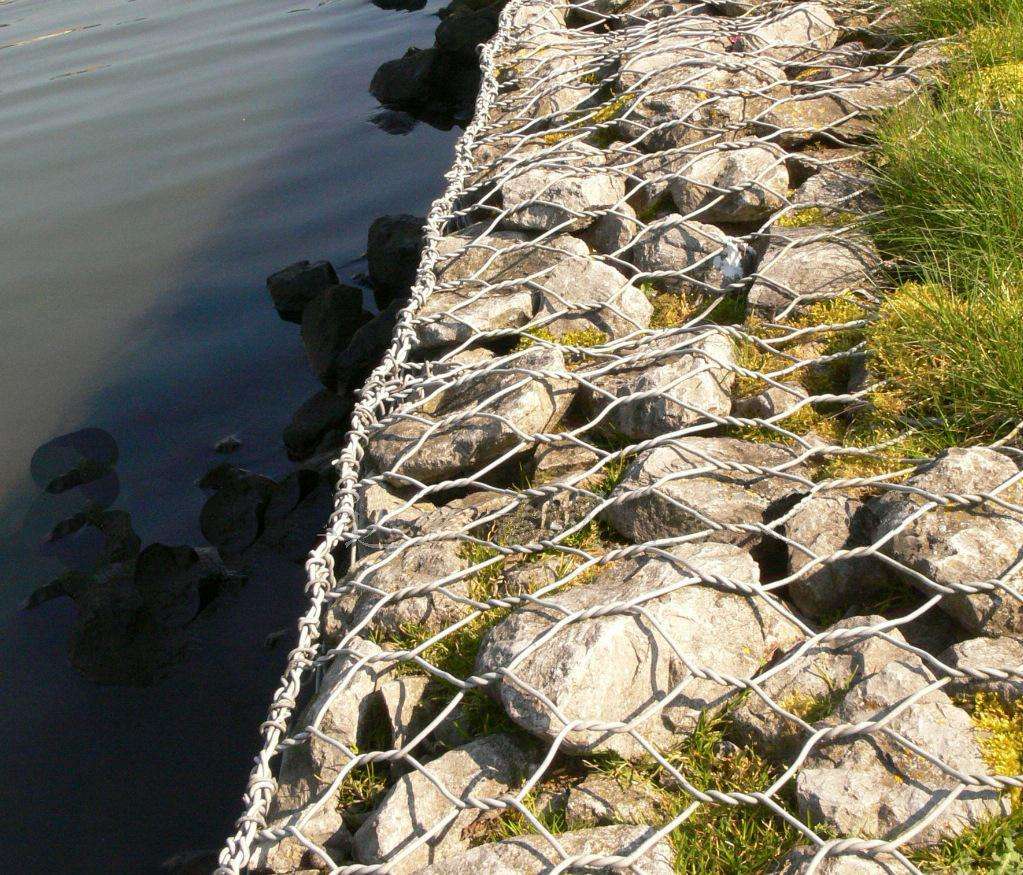

雷諾護墊也叫石籠護墊，格賓護墊，是指由機編雙絞合六邊形金屬網面構成的厚度遠小于長度和寬度的墊形工程構件。雷諾護墊中裝入塊石等填充料后連接成一體，成為主要用于水利堤防、岸坡、海曼等的防沖刷結構，具有柔性、對地基適應性的優點。

雷諾護墊作為整體性和柔軟性良好的結構，較好的適應了基床土壤的局部沉降，并且通過內部的小變形可釋放結構內的集中應力，不會產生結構性損傷。避免采用剛性砌體結構可能產生的不均勻沉降開裂、破壞點易迅速擴散的問題

孔徑 ：60*80mm.80*100mm.80*120mm.100*120mm.120*150mm

其中雙線絞合部分的長度不得小于50mm,以保證絞合部分鋼絲的金屬鍍層和pvc鍍層不受損害。

絲經：雷諾護墊分三種絲經--網絲.邊絲，綁絲。

網絲的范圍在2mm-4mm

邊絲一般大于網絲，粗0.5mm--1mm

綁絲一般小于網絲，常見的以2.2mm居多

鋼絲拉力：不小于38kg/m2380N/mm

）表面處理

電鍍鋅。上鋅量為（7-15）g/m2.防腐性差

普鍍鋅，上鋅量為（35-55）g/m2防腐性一般

熱鍍鋅。上鋅量最（215）g/m2.防腐性較強

高爾凡(鋅鋁合金）。這樣的分為兩種材質，鋅-5%鋁-混合稀土合金鋼絲、鋅-10%鋁混合稀土合金鋼絲。防腐性超強

Pvc包塑。包塑的厚度一般包1.0mm的厚度，例如；2.7mm包完后為3.7mm.防腐性強

隔斷：在石籠網的長的方向上美一米加上一個隔斷

尺寸；可定做

孔徑、絲經所對照的范圍

雷諾護墊的工程特點

（一）柔性結構，適應地基變形能力強。在地基有微小變形時，結構能進行自身微調，不會因地基發生不均勻沉陷而導致結構整體破壞。
（二）有較強的透水性和抗沖性，可承受最大水流速度4m/s―6m/s的沖刷。
（三）抗凍脹和凍融剝蝕能力強。
（四）耐腐蝕。經表面防腐處理的低碳鋼絲，經久耐用，能抵抗鹽堿侵蝕破壞。
（五）經濟適用，施工方便?？梢虻刂埔死卯?shù)厥腺Y源，不用水、水泥、電力及模板，不受氣候和地下水影響，與其他護岸護坡結構相比投資省、施工快、適用性強。
（六）生態環保，美觀大方實用。

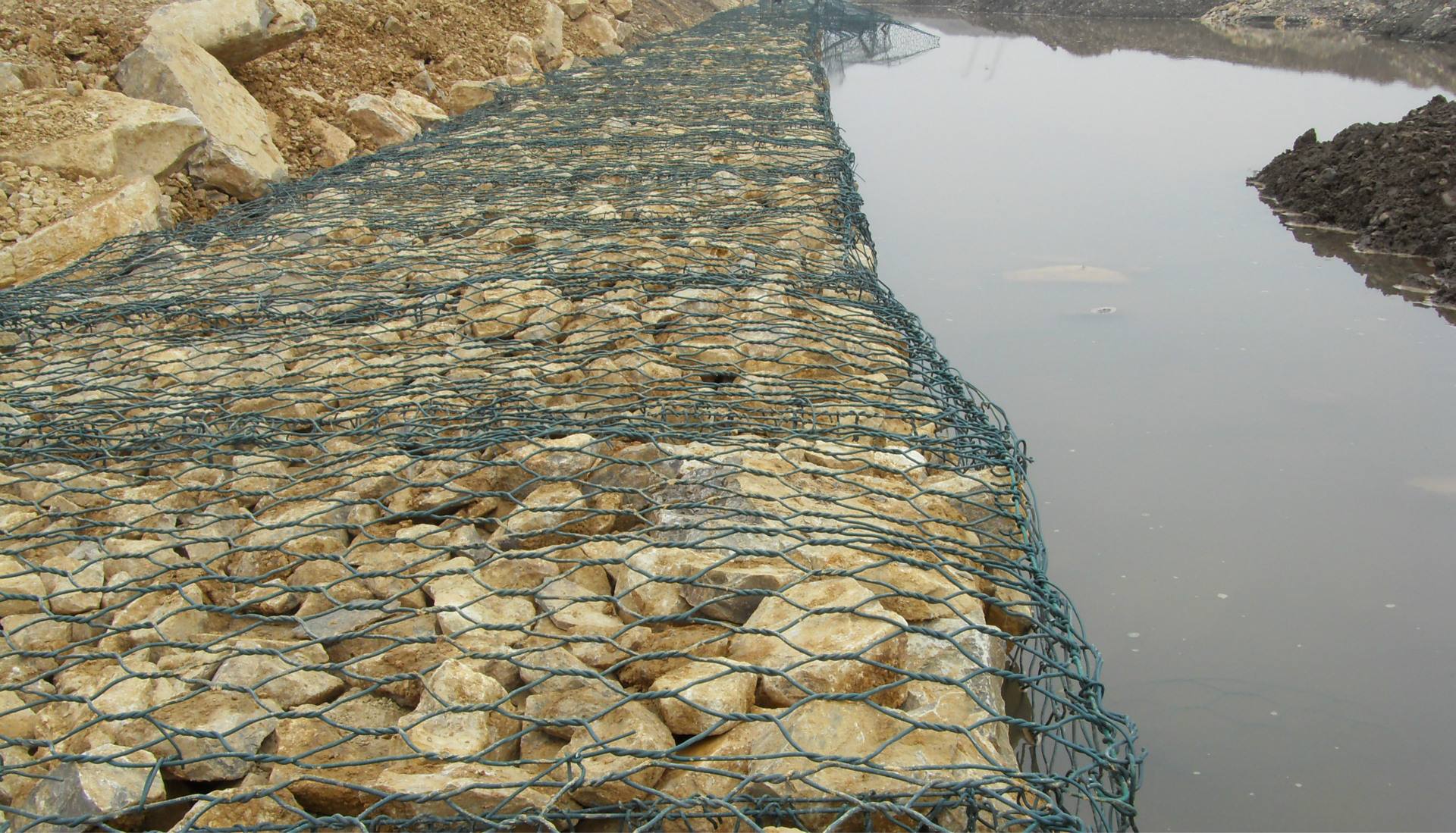

河道護底組裝雷諾護墊步驟詳解

組裝雷諾護墊的原則:形狀規則、紋合點牢固、所有豎直而板上邊緣在同一水平而上。
　　1)此步驟需安排在一塊平整堅硬的場地上開展作業。選擇場地時請注意既要方便雷諾護墊的組裝、搬運，又要不影響現場其它作業內容的實施。
　　2)打開成捆包裝的雷諾護熱，取出一個完整的護墊，用鉗子或人工腳踩的方式校正彎曲、變形的部份.需往意以下幾方面:雷諾護墊面板之間的折痕彎曲;搬運過程中由于操作不當所產生的彎曲變形.
　　3)雷諾護墊單隔板和雙隔板的安裝差異主要是在組裝時隔板處理工藝上面.其它步驟相同.單隔板組裝工藝:立起隔板及前后面板，用邊緣鋼絲延長段固定各角點，確保雷諾護墊上部邊緣在同一水平而上，所有豎直隔板及面板均應垂直于底板。
　　雙隔板組裝工藝:展開護墊,6m長標準規格的雷諾護墊中間有5個雙隔板標號為1,3,5的隔板在工廠打包時已經按照隔板高度對折好邊緣，在現場只需腳踩隔板兩邊，提拉隔板，使隔板與底板垂直;標號為2,4的隔板需在現場折邊.用腳往兩邊翻踩隔板，再翻起隔板使之與底板垂直.
　　4)用木板沿切口壓住底網，用手翻起端板，要確保端板底線在同一直線上，且高度統一并準確。
　　5)翻起邊板，用點扎的形式固定隔板與邊板以及邊板與端板，共計14處.單隔板由于由邊緣鋼絲延長段可用，每處
　　只絞合一個點;雙隔板每處絞合2個點。
　　6)用于轉彎段的雷諾護墊，可以通過裁剪雷諾護墊單元進行套接處理。
